Охлаждение видеокарт
|
Микросхемы современных графических чипсетов обладают высокой степенью интеграции (1-2 миллиона транзисторов и более) и по величине рассеиваемой мощности могут не уступать CPU класса Pentium 75-100 MHz. Так, например, Riva 128 может рассеивать до 7 W. При неблагоприятных внешних условиях (высокая окружающая температура) рабочая температура микросхемы может достичь критических пределов. Проще говоря, имеется большая вероятность сильного перегрева таких микросхем.
Как же решить эту проблему? Можно пойти двумя путями: поставить дополнительный вентилятор или же использовать способ, применяемый на OpenGL-картах класса Hi-end. Рассмотрим оба варианта подробнее.
Дополнительные вентиляторы
Многие фирмы сегодня предлагают так называемые устройства system fans, предназначенные для понижения температуры внутри корпуса компьютера. Такие вентиляторы могут быть с успехом применены для охлаждения видеокарт. К примеру, модель TTC-002 фирмы Titan Computer.

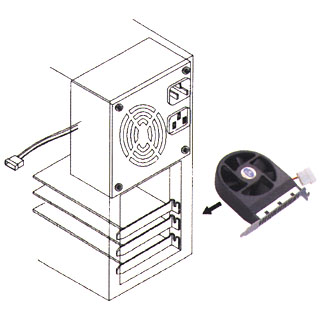

Этот вентилятор устанавливается в свободный слот рядом с видеокартой и существенно улучшает процесс теплопередачи с поверхности микросхем чипсета. Недостаток этого вентилятора - высокий уровень шума - 34 дб, зато эффективность достаточно высока - 30 cfm.

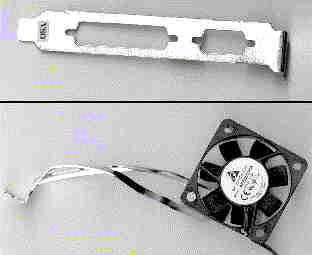

Подобный вентилятор можно сделать и самостоятельно (естественно, эффективность будет гораздо ниже, но и себестоимость будет мала). Можно использовать ветилятор от блока питания или же просто вентилятор от какого-нибудь CPU кулера. Главное, убедитесь в их исправности. Далее возьмите одну из пластинок, закрывающих отверстия в задней стенке корпуса компьютера и приклейте к ней вентилятор (можно и прикрутить, предварительно проделав отверстия в пластинке), потом согните ее так, чтобы вентилятор был расположен над графическим чипсетом, и ввинтите полученное устройство обратно в корпус.
Но, все же, советую не пожалеть $15-20 и приобрести устройство типа TTC-002. Поверьте, это стоит того. Кстати, самодельный вентилятор можно расположить по-другому - сбоку от видеокарты и перпендикулярно ей. То есть, прикрутить его в тот же самый слот, где находится видеокарта. Такой способ используется в кулерах 3Dfx Cool. Это может стать хорошим решением в том случае, когда все слоты заняты. К тому же будут обдуваться и соседние карты, что тоже совсем не плохо. Однако, есть одно "но" - вентилятор должен быть достаточно мощным. В данном случае вполне подойдет вентилятор размера 50х50 мм со значением 9-10 cfm. Естественно, вентиляторы с большим значением cfm будут эффективнее.
Радиаторы
Многие производители "навороченных" графических карт устанавливают на чипсетах радиаторы. Так обстоит дело на картах с GLINT 500TX, а теперь и на многих картах с чипом Permedia 2. В большинстве случаев радиаторы укрепляются при помощи клейких термопленок (например, на Leadtek Winfast L2300), эффективность которых крайне мала. Поэтому, если на микросхеме радиатор уже укреплен с помощью такой пленки, то отделите радиатор от микросхемы, отделите пленку и укрепите радиатор заново, уже при помощи термопасты или термосмеси. Только тогда эффективность теплорассеивания будет приемлемой. Если же на чипсете Вашей карты радиатор не установлен, можно попробовать его установить.
При этом может возникнуть масса проблем. Во-первых, перестает действовать гарантия на карту. Во-вторых, корпуса многих микросхем имеют малые размеры (в особенности это касается BGA корпусов, таких, как у Riva 128 или Permedia), следовательно, доступный радиатор (от CPU кулера, например) нужно еще и "обтесать" соответствующим образом под размеры микросхемы.

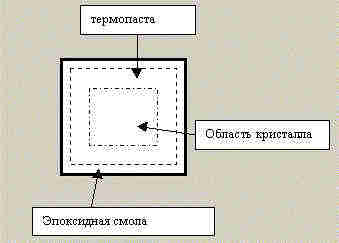

Если все это Вас не смущает, смело принимайтесь за работу. Вот ещё один интересный способ укрепления радиаторов. На центр микросхемы наносится термопаста, а по краям наносится тонкая полоска эпоксидной смолы. Эпоксидка крепко закрепляет радиатор, а термопаста служит тепловым интерфейсом. Причем, эпоксидка почти не снижает эффективности теплопередачи, поскольку по краям корпуса микросхемы теплообмен достаточно мал.
Охлаждение 3Dfx карт
Микросхемы Voodoo Graphics могут рассеивать до 8 W. Если добавить 2-3 W, рассеиваемые GENDAC и модулями памяти, то полученные 10-11 W мощности - величина немалая. В том, что микросхемы Voodoo Graphics достаточно сильно нагреваются, Вы можете убедится на практике и без этих цифр. Ниже приведена сводная таблица эффективности различных способов охлаждения 3Dfx карт.
|
Тип охлаждения |
Частота, MHz |
Max. температура в корпусе ATX, °C |
Max. температура в корпусе Baby AT, °C |
|
Без охлаждения |
57 |
71 !!! |
75 !!! |
|
Вентилятор 50х50 мм |
57 |
55 |
55 |
|
Радиаторы на микросхемах |
57 |
57 |
59 |
|
Titan TTC-002 + радиаторы на микросхемах |
60 |
46 |
46 |
|
Titan TTC-002 + радиаторы на микросхемах |
65 |
53 |
53 |
|
Кулер MGF-586M |
60 |
54 |
55 |
|
Кулер MGF-586M |
63 ! |
58 |
60 |
Измерения производились цифровым термометром на основе Dallas DS1620. Окружающая температура 26 °C. Из таблицы видно, что наиболее эффективным решением является использование обоих способов одновременно.
Можно сказать одно: охлаждение 3Dfx карт - дело очень полезное. Вообще говоря, можно обойтись и без него. Но в таком случае надежная работа карты на частотах выше 54 MHz вовсе не гарантирована.
|
|
