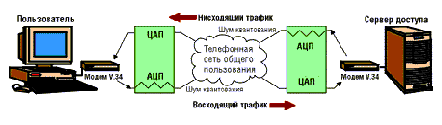

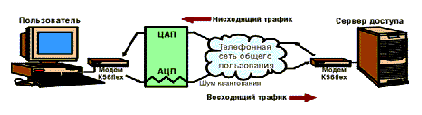

var seed = Math.round((Math.random() * (1000000 - 1))); document.write(""); document.write(""); // --> Сергей Донин, igel@irtel.ru Иркутский Областной Телеграф, http://www.irtel.ru Доступ в сеть Internet на скорости 56К в Иркутске  Прошло чуть более месяца с тех пор как Иркутский Областной Телеграф завершил опытную эксплуатацию и тестирование цифровой модемной серии на 30 входящих линий, поддерживающей протокол K56flex. Что такое K56flex?  K56flex - это совместно разработанный компаниями Lucent и Rockwell протокол модемной связи, позволяющий загружать данные по стандартным телефонным линиям со скоростью до 56 Кбит/с. K56flex позволяет пользователям Internet значительно быстрее получать доступ к тем данным, получение которых сопряжено с долгим ожиданием в случае применения модемов с более ранними стандартами. Если пользователь модема, поддерживающего протокол K56flex, подключается к узлу Internet-провайдера или к корпоративному узлу связи, на которых установлено оборудование, также поддерживающее технологию K56flex, то при определенных условиях он получает доступ к необходимым ресурсам с более высокой скоростью по сравнению с той, что могли обеспечить все предыдущие поколения телефонных модемов.  Так как технология K56flex предназначена для стандартных телефонных линий, пользователям, переходящим на нее, не требуется значительных средств на прокладку или аренду специальных линий связи. Телефонным компаниям, располагающим цифровыми АТС, не нужно менять существующее оборудование. Internet-провайдерам предоставляется возможность повысить качество обслуживания. K56flex позволяет более эффективно использовать Internet для совместной работы и коллективных игр.  Ведущие производители модемов, компьютерного и сетевого оборудования, а также Internet-провайдеры, такие как America Online, Ascend, BBN, Boca, Compuserve, Compaq Computers, Concentric, Earthlink, Epoch Networks, Erol's Internet, Diamond, Hayes, Hewlett-Packard, Livingston, Lucent, Motorola, Multi-Tech, PSINet, Rockwell, Toshiba Computers, Xircom, UUNet и многие другие поддержали K56flex. Всего таких компаний более 700. Поэтому пользователи могут быть уверены, что работают с технологией, которая одобрена компьютерной индустрией и следовательно обеспечивает совместимость оборудования.  Принципы функционирования  Протокол K56flex предназначен для телефонных сетей общего пользования. Их часто называют аналоговыми телефонными сетями, хотя в развитых странах они уже почти полностью стали цифровыми. Там, как правило, единственным сегментом телефонной сети, который остался аналоговым, является относительно короткий участок (абонентская сеть), соединяющий жилые дома и учреждения с АТС.  Модемы, использующие протокол V.34, работают таким образом, как будто телефонная сеть является полностью аналоговой (хотя даже в России это не всегда так). Каждый раз, когда модем V.34 посылает в нее сигнал и получает обратно ответ, выполняется аналого-цифровое, или соответственно, цифро-аналоговое преобразование. В результате этих преобразований сигнал нередко искажается или реконструируется в таком виде, что полученный на другой стороне сигнал не соответствует оригиналу. Разница между исходным и преобразованным сигналом обуславливается шумом квантования. Из-за постоянных преобразований и неизбежного ухудшения соотношения сигнал/шум скорость передачи по стандарту V.34 ограничена 33,6 Кбит/с. Однако шум квантования возникает только при аналого-цифровом преобразовании и не имеет места при цифро-аналоговом. Разработчики технологии K56flex исходили из предположения, что сокращение числа преобразований приведет к уменьшению шумов и тем самым повысит скорость передачи.  Рисунок 1. Передача данных по протоколу v.34.  Какие же преимущества нам дает технология K56flex? Эта технология базируется на том факте, что современная телефонная сеть не является полностью аналоговой, более того, в развитых странах она в основном цифровая. Поэтому можно достичь скорости передачи данных 64 Кбит/с (8 тыс. выборок в секунду, значение каждой из которых отображается 8-разрядным цифровым кодом). В первую очередь повышение быстродействия достигается за счет исключения аналоговых участков (линий и оборудования) на маршруте между АТС пользователя и узлом Internet-провайдера.  Рисунок 2. Передача данных по стандарту K56flex.  В этом случае провайдеру, если у него имеется на узле цифровое оборудование, не приходится преобразовывать поступающие из Internet сигналы в аналоговую форму при направлении их в телефонную сеть. Исключение этого преобразования позволяет снизить уровень шума и повысить скорость передачи. K56flex увеличивает скорость нисходящего трафика (в сторону пользователя) за счет того, что сигналы, передаваемые в цифровом виде, значительно меньше искажаются шумами. Восходящий трафик передается медленнее, так как на абонентском конце по-прежнему выполняется аналого-цифровое преобразование. Хотя, как утверждалось выше, технология K56flex теоретически может обеспечить скорость 64 Кбит/с, на практике такого быстродействия добиться невозможно. Ниже представлены причины, препятствующие достижению данной скорости.  Ограничение, обусловленное американским стандартом цифровой связи  Системы Т1, применяемые до сих пор на многих соединительных линиях в телефонных сетях США, используют младший двоичный разряд 8-битового кода для целей сигнализации. Поэтому реальная информационная скорость образуется при умножении 7 бит на 8 тысяч посылок в секунду, т.е. составляет максимум 56 Кбит/с. В Европе, где многие соединительные линии организованы на базе ISDN PRI, для сигнализации используется канал D. Поэтому здесь теоретически возможна скорость 64 Кбит/с. Эта же схема применяется и на нашей новой цифровой серии 256800.  Синхронизация  Как и в любой цифровой системе связи, клиентский модем, расположенный на аналоговом конце линии, должен быть синхронизирован с тактовым генератором ЦАП. Это необходимо для того, чтобы он мог декодировать ИКМ-коды, посылаемые с цифрового конца линии. Однако на аналоговом конце такой генератор отсутствует, следовательно, в модеме должны быть предусмотрены средства генерации соответствующего такта.  Ширина полосы каналов  Каналообразующее оборудование АТС оснащено фильтрами, которые ограничивают ширину каждого канала 4 кГц. Так как технология K56flex использует передачу цифровых сигналов со скоростью 8 тыс. кодовых слов в секунду по аналоговым каналам с ограниченной полосой пропускания, при получении сигналов на обоих концах линии возникают значительные межсимвольные помехи. Для их устранения модем должен обеспечивать синхронизацию.  Технология K56flex совместима с предыдущими стандартами связи, такими как V.34, следовательно, в случае невозможности установить высокоскоростное K56flex-соединение, устанавливается соединение в режиме V.34. Например, такая ситуация может возникнуть, если клиентская или серверная сторона линии не поддерживают протокол K56flex, или, если качество оборудования телефонной сети и абонентской линии не обеспечивает возможность использования протокола K56flex.  Из всего вышесказанного следует, что два модема, поддерживающих протокол K56flex бывает невозможно соединить на скорости выше, чем 33.6 Кбит/с, как ошибочно считают некоторые пользователи. В Иркутске ситуация еще осложнена тем, что подавляющее большинство телефонных станций города не могут предоставить провайдерам возможность подключить оборудование для поддержания стандарта K56flex. Благодаря тому, что на Иркутском Телеграфе установлена и успешно функционирует своя телефонная станция, удовлетворяющая необходимым требованиям, это стало возможным. Цифровая серия обслуживается модемами Cisco MICA. Эти модемы поддерживают протоколы передачи от Bell (1200) до K56flex, включая V.34 (28800) и V.34+ (33600), протоколы коррекции (MNP2-MNP4) и сжатия (MNP5). Этот список не является окончательным. Его расширение возможно простой заменой программного обеспечения, поэтому протокол V.90 (который все ждут), на очереди.  С вводом новой серии были вновь проведены испытания, подобные описанным в № 7 (38) "Computer Review". Испытания показали, что качество заметно улучшилось даже с таких, печально известных станций как 43, 45 и 46. Какая же скорость передачи достигаема в Иркутске? Со стороны абонента использовался сравнительно недорогой модем Motorola VoiceSURFR 56K. Скорость соединения с телефонов, чей номер начинается на 24 и 22, составила 46 Кбит/с. Внутри станции установленной на Телеграфе - 50 Кбит/с. С других станций соединение на "flex" происходит очень редко (дают о себе знать качество абонентских линий и отсутствие синхронизации между станциями). Наблюдалось соединение на скорости 36 Кбит/с (K56flex) c 45 станции.  С вводом новой серии стало возможным предоставление доступа без предварительной регистрации. Если у Вас имеется возможность позвонить модемом с какого-либо телефонного номера г. Иркутска, считайте, что у Вас уже есть возможность подключиться к Internet. Достаточно набрать номер телефона 256801, указать вместо имени пользователя номер телефона, с которого Вы звоните и ничего не вводить в поле, где запрашивается пароль. Когда Вы пытаетесь дозвониться на номер 256801, происходит автоматическое определение номера Вашего телефона. При совпадении этого определенного номера и номера, указанного Вами вместо имени пользователя, Вам разрешается доступ на скорости до 56Кбит/с. Список номеров телефонов, с которых возможен доступ, приведен по URL http://www.irtel.ru/service/ipcredit.htm.  При написании статьи использовался материал, приведенный по URL http://osp.irtel.ru/forum/k56flex.
