В.Калинкин, "CR"
При подготовке статьи были использованы материалы с WEB-сайтов компаний Creative Technology, Aureal Semiconductor, Dolby Laboratories и Spline Company
Почувствовать звук!
Системы объемного звучания
|
Странное создание человек. Создает кино и телевидение для того, чтобы уйти от реальности, почувствовать и пережить то, что в реальной жизни ему вряд ли удастся, а затем всеми доступными средствами пытается приблизить происходящее на экране к действительности. Постоянно совершенствуется качество изображения, изобретено стерео-кино, но, пожалуй, более всего человек преуспел в качестве звука, создав всевозможные системы пространственного звучания.
Эти системы призваны "обмануть" человеческий слух и перенести его из скромной квартиры в концертный зал с шикарной акустикой, на природу, в лес, под воду и бог знает куда еще. Слушатель должен почувствовать себя находящимся непосредственно на месте событий. Если речь, например, идет о симфоническом оркестре, то слушатель должен "видеть ушами" каждый инструмент, различать в полифонии звуков любые тонкие нюансы.
О системах, "обманывающих" ухо мы и хотим сегодня рассказать.
Dolby Digital (Dolby Surround AC-3)
Для того, чтобы слушатель почуствовал себя участником событий фильма, должна быть восстановлена полная волновая картина с места съемок. Естественно было бы предположить, что воссоздание полной волновой картины потребует бесконечное число динамиков, с условием, что звук они передадут без каких-либо частотных искажений. Но увы и ах. Такое просто невозможно из-за слишком высоких затрат. Однако, Dolby Laboratories нашла, кажется, золотую середину. Предлагаемая ею технология Dolby Digital представляет собой лучшую на сегодняшний день систему пространственного звучания.
Триумфальное шествие по миру эта технология начала с премьеры фильма "Возвращение Бэтмена" в 1992 году. С тех пор Dolby Digital является самой передовой технологией озвучивания фильмов. Dolby Digital является дальнейшим развитием технологий Dolby Surrond и Dolby Pro Logic.
Чем же так хороша эта технология? Прежде всего, Dolby Digital - это новый уровень качества звучания, предоставляющий сразу ШЕСТЬ каналов кристально чистого цифрового звука. Эта система подразумевает использования шести колонок - пять широкополосных и одну низкочастотную. Три фронтальные колонки (левая, центральная и правая фронтальные) позволяют слушателю точно определить позицию источника звука в сцене. Две боковые колонки, называемые Left и Right Surround (Surround - окружать), призваны окружить слушателя звуком так, чтобы "поместить" его в самую гущу событий. И наконец - одна низкочастотная колонка, добавляющая остроты действию, воссоздает, например, рык хищного животного или разрыв снаряда, заставляющий вибрировать от страха все тело.
Частотные характеристики, заложенные в стандарт Dolby Digital, поражают своим совершенством. Пять широкополосных каналов передают весь спектр частот (от 3 до 20000 Гц). Шестой низкочастотный канал (Low Frequency Effect Channel) ограничен сверху по частоте (от 3 до 120 Гц). Именно поэтому эту технологию иногда и называют "5.1", т.е. "5" широкополосных канала и еще "0.1" усеченный.
Но и это еще не все! Все каналы (шесть) в системе Dolby Digital цифровые, а значит от источника до слушателя они доходят без потери качества. Казалось бы, такой колоссальный поток информации должен занимать много места на носителе, но благодаря применению нового алгоритма сжатия "AC-3" Dolby Digital упаковывает все шесть каналов в один, который занимает меньше места, чем звуковой канал на обычном компакт-диске.
AC-3 (Audio Coder) являет собой третье поколение кодеров Dolby. Алгоритм был разработан с учетом способности человека к звуковому маскированию. Кодер разбивает спектр аудиосигнала на узкие частотные полоски разной ширины, оптимизируемые в дальнейшем с учетом чуствительности человеческого уха в этом диапазоне частот. Алгоритм позволяет точно отфильтровать шум оцифровки вплоть до полной его ликвидации.
Уникальный кодер позволяет разместить Dolby Digital звук практически без дополнительных затрат на тех же носителях, что и обычный звук, или даже совместно с ним. Так, например, в киноиндустрии дорожка Dolby Digital звука располагается в промежутках между остверстиями перфорации. Это позволяет минимизировать расходы при переходе на новый стандарт. Система Dolby Digital стала стандартной для DVD и используется как аудиоформат в системе телевидения высокой четкости (HDTV), системах спутникового и кабельного телевидения.
Теперь о том, как проигрывать Dolby Digital. Начнем с того, что "в миру" это делается очень просто, хотя и дорого. Берется обычная система "домашнего театра", состоящая из DVD-плейера или иного источника звука Dolby Digital, усилитель с декодером Dolby Digital, система динамиков. И все - как говорится, сиди и слушай.
Естественно, что наших читателей интересует, как добиться звучания Dolby Digital, не отходя от компьютера. Но и тут все просто. Берется, например, обычный DVD-проигрыватель Creative PC-DVD Encore, который включает в себя привод DVD CD-ROM и плату аппаратного декодера Drx2 (см. врезку), ну и конечно же хорошую аккустическую систему - например, Creаtive Desktop Theatre 5.1 (см. врезку).
Еще пара нюансов напоследок.
На DVD-дисках обычно присутствует маркировка, указывающая на формат записи:
 Моно
 Стерео
 Dolby Surround
 Дискретный Surround
 Квадрофонический звук
 Dolby Digital
И конечно же, если на диске присутствует хоть один звукой фрагмент в формате Dolby Digital, то должна быть такая маркировка -  .
Система Dolby Digital не является системой 3D звука. То есть Dolby Digital не может быть получен "искусственным" путем, а только путем записи реального "живого" звука. Dolby Digital может сопровождать фильм, концертную запись и т.д., но не может, например, сопровождать звуковыми эффектами вашу любимую игрушку. Для этого есть другие системы пространственного звучания о которых мы поговорим далее.
Enviromental Audio eXtensions (EAX)
Технология Enviromental Audio eXtensions (EAX) разработана компанией Creative Labs в рамках работы над самой современной на сегодняшний день аудиокартой Sound Blaster Live! (см. врезку). Это не просто 3D звук в нынешнем понимании. EAX создает окружающий звук на PC, позволяя слушателю испытать глубину и реализм за гранями существующего 3D звука. Технология EAX дает возможность пользователю получать информацию о местоположении источника каждого звука, делая виртуальные события наиболее реальными.
Звук для обработки процессором EAX может быть любым: это, например, и обычный компакт-диск, и любимая игрушка, и видеофильм, с указанием среды, которую желательно имитировать при воспроизведении этого звука. Таким образом, при прослушивании музыки вы можете почувствовать себя на природе, в комнате, в концертном зале и т.д. В игрушке же возможно моделирование звуковой ситуации - будь то пещера, комната или даже подводный мир, чем достигается наибольшая реалистичность.
Sound Blaster Live! создает окружающий звук на PC с встроенной поддержкой двух или четырех колонок. Подключение к Sound Blaster Live! дополнительной пары колонок, таких как PCWorks или Cambridge PCWorks FourPointSurround (см. врезку) позволит вам наслаждаться полным 3D звуком через несколько колонок, превосходя ограничения 3D звука на двух колонках. Creative обещает выпустить дополнительную дочернюю плату, с помощью которой система будет поддерживать до восьми колонок.
Программное обеспечение позволяет пространственно позиционировать любое звуковое устройство (CD, WAV, MIDI). Так, например, в 3D игре пользователь может поместить CD музыку на задние колонки так, чтобы она играла как бы фоном.
Технология EAX является открытой для разработчиков как аппаратного, так и программного обеспечения. Sound Blaster Live! поддерживает EAX, Microsoft directSound, DirectSound3D и производные технологии. Все это делает новую технологию все более и более популярной.
Ну, и наконец, что же требуется для прослушивания EAX звука?
Требования простые. Первое - аудиокарта с поддержкой технологии EAX, например, Sound Blaster Live! в любом варианте (Value, Full Retail, OEM Value и т.д.). Второе - две пары колонок или акустическую систему типа Cambridge PCWorks FourPointSurround. И конечно же, программа - как правило, игра, поддерживающая вывод звука по системе EAX.
A3D
Хочется сказать буквально несколько слов о системе пространственного звучания, разработанного фирмой Aureal Semiconductor. По своим областям применения эта система является прямым конкурентом системы EAX фирмы Creative Labs.
Фирме Aureal Semiconductor удалось получить превосходный трехмерный звук с минимальными затратами, то есть используя недорогую аудиокарту и всего два динамика.
Благодаря правильной трассировке звука до ушей пользователя, фирме Aureal удалось добиться высокого качества своей системы объемного звучания. Система A3D в отличие от EAX учитывает даже специфические особенности человеческих ушей, достигая более натуральной объемности звука.
При разработке версии 2.0 системы A3D основное внимание было уделено математическому алгоритму трассировки звука в зависимости от геометрии и материала среды распространения звука. При расчете звучания анализируется не только отражение звука от различных объектов, но и перемещение звуковых волн через открытую в комнате дверь, распахнутое окно и т.д.
Технология A3D 2.0. поддерживается аудио картой Diamond Monster Sound MX300.
Creative PC-DVD Encore Dxr2 5x Kit
Этот комплект состоит из привода DVD CD-ROM и платы аппаратного декодера MPEG-2. Набор Creative PC-DVD Encore является одним из самых оптимальных по соотношению "цена/качество" комплектов для практически идеального просмотра DVD видеодисков и прослушивания звукового сопровождения к ним в формате Dolby Digital. Комплект состоит из 5-ти скоростного DVD CD-ROM и PCI-платы аппаратного декодера MPEG-2 Dxr2.
Сначала основные технические характеристики:
DVD CD-ROM:
- Скорость считывания для DVD дисков - 6760 kBytes/sec (5x).
- Скорость считывания для обычных CD-ROM дисков - 4800 kBytes/sec (32x).
- Поддерживаемые форматы - CD-Audio, CD-I, CD Extra, CD-ROM, CD-ROM/XA, CD-WO, Photo CD R, CD-R, CD-RW, DVD-ROM, DVD-R, and DVD-Video.
Плата декодера Drx2:
- Поддерживаемые телевизионные системы: 1. NTSC до 640х400 и 600х400 при 60 Hz 2. PAL до 640x480 и 800х600 при 50 Hz.
- Поддерживаемые операционные системы: Windows 95/98, Windows NT.
- Максимальное поддерживаемое разрешение экрана для Windows: 1280x1024, 16 миллионов цветов (24 bit).
Сигнал на монитор с видеокарты пропускается через плату Dxr2. Это сделано для более качественного вывода изображения на монитор, лишенного недостатков, свойственных программным декодерам MPEG-2.
Creative PC-DVD Encore Dxr3 6x Kit
Комплект для проигрывания DVD видео дисков. Отличается от предыдущего набора следующим:
- Увеличена максимальная скорость проигрывания DVD дисков до 6-ти кратной.
- Появился обычный аудио выход у платы декодера.
- Декодер стал поддерживать видеорежим 1600х1280. Ранее изображение могло иметь разрешение не выше 1280х1024.
Технические характеристики:
DVD CD-ROM:
- Скорость считывания для DVD дисков - 8100 kBytes/sec (6x).
- Скорость считывания для обычных CD-ROM дисков - 3600 kBytes/sec (24x).
- Поддерживаемые форматы: CD-Audio, CD-I, CD Extra, CD-ROM, CD-ROM/XA, CD-WO, Photo CD R, CD-R, CD-RW, DVD-ROM, DVD-R, and DVD-Video.
Плата декодера Drx3:
- Поддерживаемые телевизионные системы: 1. NTSC до 640х400 и 600х400 при 60 Hz 2. PAL до 640x480 и 800х600 при 50 Hz.
- Поддерживаемые операционные системы: Windows 95/98, Windows NT.
- Максимальное поддерживаемое разрешение экрана для Windows - 1600x1280, 16 миллионов цветов (24 bit) при 85 Hz кадровой развертки.
Creative Sound Blaster Live! PCI
"Сердцем" SBLive! является новый сигнальный процессор EMU10K1 фирмы E-mu Systems, имеющий очень высокую производительность среди своих аналогов. Creative объявила цифру в 1000 MIPS (Million Instruction Per Second - миллион операций за секунду). Для сравнения, сигнальный процессор в популярной карте AWE64 имеет производительность 36 MIPS. Карта сейчас поддерживает вывод звука на 4 динамика, но с помощью дополнительной дочерней карты, которую Creative обещает выпустить, возможен вывод на 8 динамиков. Карта включает в себя аппаратную поддержку EAX.
Также в комплект поставки, кроме собственно звуковой карты, входит и интерфейсная карта с цифровыми входами/выходами. В варианте SB Live! Value эта карта отсутствует.
Программное обеспечение к SBLive! рассчитано на операционные системы Windows 95/98 и Windows NT.
Технические характеристики:
- Системная шина PCI версии 2.1.
- Аудиопроцессор EMU10K1: аппаратная обработка звуковых эффектов; 32-разрядная обработка звука с динамическим диапазоном 192 dB; запатентованный 8-ми точечный алгоритм интерполяции звука; 64-голосый аппаратный MIDI синтезатор на волновой таблице; цифровой микшер профессионального качества; поддержка 32 MB памяти для звука, для которой используется основная память компьютера; возможно использование до 512 инструментов (ограничение определяется компьютером пользователя).
- Возможности обработки цифрового звука: аппаратный 16-разрядный полный дуплекс; 16-ти и 8-ми разрядные стерео и моно режимы; воспроизведение через 64 независимых канала (реальное количество каналов жестко связано с производительностью компьютера); аналогово-цифровой преобразователь (АЦП) с частотами дискретизации 8, 11.025, 16, 22.050, 24, 32, 44.1 и 48 kHz; микширование (смешивание) 8-ми и 16-ти разрядных записей.
- Диапазон частот: 10Hz...44kHz.
- Отношение сигнал/шум взвешенное: 96 dB.
- Гармонические искажения: 0.002%.
- Требования к компьютеру: Процессор не ниже Pentium 133, Windows 95/98 (16, лучше 32 ОЗУ; 72 MB свободного места на диске) или Windows NT (32, лучше 64 ОЗУ; 55 MB свободного места на диске), один свободный PCI-слот и одно свободное место под плату расширения.
Для всех, кто хотел бы приобрести эту карту, но ограничен в средствах, выпущен вариант Creative Sound Blaster Live! Value PCI OEM. Он абсолютно не отличается по техническим характеристикам от SB Live! Разница только в следующем: разъемы для подключения колонок, микрофона и разъем линейного входа карты без золотого покрытия; ликвидирован внутренний разъем для шины I2S; сигналы S/PDIF выведены на штыревой разъем (подобный Future Connector на видеокартах); на прилагаемом CD-ROM'е содержатся только программы, необходимые для установки карты; нет никаких кабелей.
Осенью 1999 года Creative выпустила ряд модификаций SB Live!, самой распространенной из которых является CT4830 (она же X-Gamer, MP3+ и т.д.).
Diamond Monster Sound MX300
Эта одна из самых интересных звуковых карт, появившихся в 1999 году на рынке. Она является прямым конкурентом звуковой платы Sound Blaster Live! Как и любая карта на аудиопроцессоре Vortex, поддерживает объемное 3D звучание через API A3D.
Технические характеристики:
- Аудиопроцессор Aureal Vortex AU8830.
- Количество инструментов: до 320.
- Отношение сигнал/шум: ~96 dB.
- Частота дискретизации: 48 kHz.
- Одновременно обрабатываемые потоки: 96.

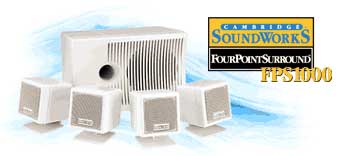

Cambridge PCWorks FourPointSurround
Акустические системы, практически аналогичные PCWorks, но с четырьмя сателлитами.
Технические характеристики:
- Количество колонок: 4 сателлита, 1 сабвуфер.
- Выходная мощность: Сателлиты -3.1W (RMS) на канал; Сабвуфер - 10W (RMS).
- Диапазон частот: Сателлиты - 150Hz - 20kHz; Сабвуфер -10Hz - 150Hz.
- Коэффициент гармонических искажений: 1%.
Идеально подходят к Creative Sound Blaster Live!

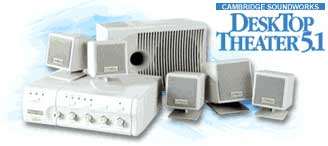

Cambridge Desktop Theatre 5.1
Акустические системы, практически аналогичные обычным PCWorks, но с четырьмя сателлитами и одним центральным динамиком. В комплект также входит декодер Dolby Digital с регуляторами уровней.
Один из немногих комплектов компьютерной акустики, полностью поддерживающий систему Dolby Digital.
Технические данные и состав:
- 4 небольших сателлита размером в 70 мм по каждой грани. Они могут быть как прикреплены к стене так и установлены на входящих в комплект подставках. Один центральный громкоговоритель размером в 90 мм по каждой грани. Он может быть установлен на подставке или закреплен на мониторе. Соответствующий крепеж также входит в комплект. Сабвуфер.
- Поддерживаемые звуковые режимы: Стереозвук на 2 или 4 динамика; Dolby Pro Logic; Dolby Digital.
Технические характеристики:
- Выходная мощность: Сателлиты - 6.5 Watts (RMS); Центральный динамик - 19 Watts (RMS); Сабвуфер - 19 Watts (RMS).
- Диапазон частот: Сателлиты - 65Hz-20 kHz; Центральный динамик - 150Hz-20 kHz; Сабвуфер - 30Hz-150 Hz.
- Коэффициент гармонических искажений: 1%.
Cambridge Desktop Theatre 5.1 DTT 2500 Digital
Акустические системы, практически аналогичные обычному Cambridge Desktop Theatre 5.1, но с модернизированными колонками и сабвуфером другого типа.
Официально Creative представил новый комплект Dolby акустики, как очередной прорыв в качестве звучания, хотя никаких доводов в пользу такого утверждения не приводится. По-прежнему сама разработка и производство системы - фирма Cambridge SoundWorks.
Основные отличия от предыдущего варианта:
- Увеличен размер и полностью изменена конструкция сабвуфера.
- Добавлен входной разъем mini-DIN для цифровых сигналов (совершенно очевидно, что он появился для совместимости с Sound Blaster Live!), ранее был только вход под коаксиал.
- Цифро-аналоговый преобразователь стал 24-х разрядным.
- Увеличена длина кабелей - 3 метра для фронтальных колонок, включая центральную, и 5 метров для тыловых колонок.
Цены иркутского компьютерного рынка на железо, с помощью которого можно "почувствовать звук".
|
|
